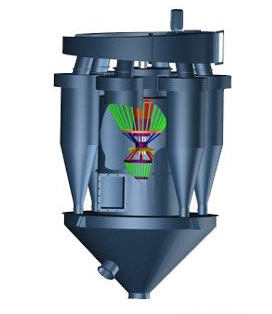

JTS系列選粉機概述：
       JTS系列組合式選粉機是采用空氣動力學分析方法開發出的產品。該產品不同于常規閉路粉磨系統“粗、細粉”二分離理論，將物料“一分為三”，即粗粉、中粗粉和細粉，該產品系統配置簡單、成本低廉，能大幅度提高磨機產量。其內部結構合理，選粉效果好，是實施水泥新標準后提高粉磨系統產品質量的產品。

工作原理：
       在工作狀態下，高速電機通過傳動裝置帶動立式傳動軸轉動，物料通過設在選粉機室上部的進料口進入選粉室內，再通過設置在中粗粉收集錐的上下兩錐體之間和通粉管道落在撒料盤上，撒料盤隨立式傳動軸轉動，物料在慣性離心力的作用下，向四周均勻撒出，分散的物料在外接風機通過進風口進入選粉室的高速氣流作用下，物料中的粗重顆粒受到慣性離心力的作用被甩向選粉室的內壁面。碰撞后失去動能沿壁面滑下，落到粗粉收錐中，其余的顆粒被旋轉上升的氣流卷起，經過大風葉的作用區時，在大風葉的撞擊下，又有一部分粗粉顆粒被拋到選粉室的內壁面，碰撞后失去動能沿壁面滑下，落到粗粉收集錐中。
       中粗粉和細粉通過大風葉后，在上升氣流的作用下，繼續上升穿過立式導向葉片進入二級選粉區。含塵氣流在旋轉的籠型轉子形成的強烈而穩定的平面渦流作用下，使中粗粉在離心力的作用下被拋向立式導向葉片后失去動能，落到中粗粉收集錐中，通過中粗粉管排出。符合要求的細粉穿過籠型轉子進入其內部，隨循環風進入低阻型旋風分離器中，隨后滑落到細粉收集錐內成為成品。

適用環境：
       該套設備配置簡單，成本低廉，能大幅提高磨機系統的產量。其內部結構合理，選粉效率高，效果好。適用于烘干粉磨系統及風掃粉磨系統，也可用作非金屬礦石粉料的分級系統。

JTS三分離選粉機技術參數表：

		JTS-1	JTS-2	JTS-3	JTS-4	JTS-5	JTS-6	JTS-7	JTS-8	JTS-9
主軸	電機型號	YCTL225-4B	YCTL250-4A	YCTL250-4B	YCTL280-4A	Y200L-4	Y225M-4	Y225M-4	Y250M-4	Y280S-4
	功率	15	18.5	22	30	30	37	45	55	75
	轉速	150-400	150-350	150-320	140-320	130-280	130-260	120-240	110-200	110-180
風機	風機型號	9-26No10C	9-26No12.5C	9-26No12.5C	SCF-12No14C	SCF-12No14B	SCF-12No16B	SCF-12No16B	SCF-12No18C	SCF-12No18B
	轉速	1000	1080	1130	1100	1200	1050	1200	1050	1200
	全壓	5920	4921	4869	5764	5384	5582	5862	6272	5865
	風量	21465	30533	41021	46796	61280	76040	96631	120740	154910
	電機型號	Y225M-4	Y250M-4	Y280S-4	Y280M-4	Y315M1-4	Y315M2-4	Y315M2-4	Y355L1-4	Y355M2-4
	功率	45	55	75	90	132	160	200	250	315
能量	產品細度	0-3	0-3	0-3	0-3	0-3	0-3	0-3	0-3	0-3
	處理風量	16000	22000	30000	45000	60000	75000	95000	120000	150000
	大處理量	50	90	120	150	210	260	330	400	500
	生產能力	10-18	15-28	20-40	30-50	40-70	50-85	75-110	95-130	110-160
配套磨機型號		1.8M	2.2M*10M以下	2.2*1.8m串聯2.4m*10m以下	2.4*10m以上  2.6*13m	2.6m帶輥壓機3.0*11m以下	3.0*11m以上帶輥壓機  3.2磨	3.2m帶輥壓機 3.2磨	3.5帶輥壓機 3.8磨	3.8帶輥壓機
